En peu de temps, l’onduleur photovoltaïque SUN2000-100KTL-M1 de Huawei a su séduire l’équipe des opérations chez Terre Solaire. Si on savait celui-ci performant et résistant, une nouvelle fonctionnalité intégrée dans sa conception a su faire la différence dans le domaine de la prévention du risque électrique.
Lorsque l’on évoque la prévention du risque chez Huawei, la protection IP65 est souvent la première citée, offrant au matériel une résistance aux environnements poussiéreux et humides. Mais qu’en est-il de la prévention du risque électrique ?
Depuis 2020, cette prévention électrique est pourtant non seulement présente sur la gamme d’onduleur de Huawei, mais également boostée. Son petit nom ? AFCI pour “Arc Fault Circuit Interrupter” ou “Disjoncteur de Défaut d’Arc”. On vous en dit plus sur cette fonctionnalité qui pourrait presque rendre ridicule la crainte de la foudre !
Qu’est-ce qu’un arc électrique ?
Il s’agit d’un phénomènes causé par ionisation de l’air lorsqu’un conducteur électrique est proche d’un autre conducteur (aussi appelé terre). La tension entre ces deux-là produit des températures si élevées qu’elles peuvent créer ce qu’on appelle des « flammes nues ». Dans un système photovoltaïque, cela peut se produire lorsque des bornes se desserrent, à l’apparition d’un mauvais contact, d’un câble usé ou rongé, de l’humidité, de la corrosion… Cela explique d’ailleurs la nécessité d’effectuer une maintenance et une surveillance régulière de votre centrale, mais également de l’environnement dans lequel sont installés l’onduleur et l’armoire électrique !

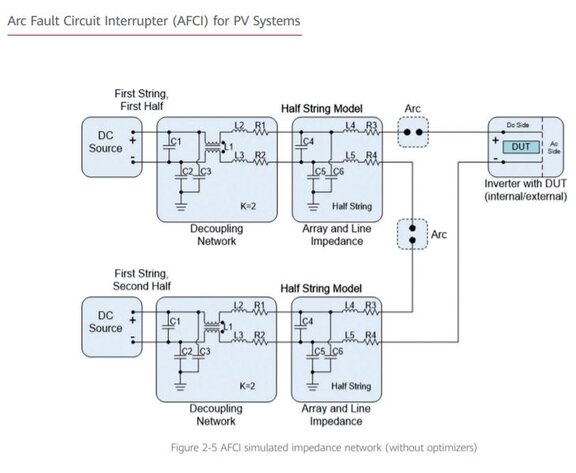

Fonctionnement de l’AFCI Huawei (Disjoncteur de défaut d’Arc)
Exempt de fusible, le constructeur Huawei a souhaité privilégier l’usage d’une unité de surveillance intelligente du courant résiduel (aussi appelée RCMU) pour ses onduleurs photovoltaïques. Celle-ci est reliée directement à un disjoncteur anti-arc très réactif pour former ce qu’on appelle le dispositif ” IA Boost AFCI “.
Illustrons ce dispositif par un exemple : imaginez un escadron d’agents de sécurité réalisant des rondes millimétrées à la recherche d’intrus : il s’agit de l’unité de surveillance ! Et elle est très performante. Imaginez maintenant que pendant sa ronde, celle-ci transmet un rapport en temps réel à sa hiérarchie : le disjoncteur. Quant aux intrus recherchés par cette unité de surveillance, il s’agit des possibles formations d’arcs électriques. Vous comprenez à présent le fonctionnement de ce dispositif de prévention !
Mais revenons à nos électrons ! Une fois qu’une anomalie est détectée, le système de surveillance intelligent demande immédiatement au disjoncteur de jouer le rôle qu’on lui attribue : disjoncter ! Soit, couper instantanément la ligne pour stopper la circulation du courant dans le circuit.
Doublée d’une protection contre les surtensions pour le courant continu et le courant alternatif, ce système ne laisse aucune chance aux potentielles anomalies ainsi détectées en temps réel, avant même qu’une détérioration du circuit puisse être constatée. Et ça, c’est un vrai gage de sécurité pour les installations résidentielles et professionnelles !
L’AFCI Huawei : un dispositif de sécurité fiable et efficace
Evalué et certifiée par la CGC (China General Center of Certification), les résultats de l’évaluation de ce dispositif permettent de répondre aux exigences strictes de la norme UL 1699B-2018, cette fameuse ” Norme de sécurité pour la protection des circuits contre les défauts d’arc PV DC “. Elle surpasse également la norme internationale IEC 62548 « Groupes photovoltaïques (PV) – Exigences de conception » actuellement en vigueur concernant la conception de la sécurité électriques des générateurs photovoltaïques.
La mesure de sa portée de détection, extrêmement précise, permet également un arrêt de l’appareil dans un temps réponse quasi immédiat (jugée Niv. L4 selon la norme CGC/GF 175 : 2020). Des performances impressionnantes, à tel point que le constructeur Huawei et la CGC auront décidé conjointement de publier un livre blanc technique détaillant chaque aspect technique de cette technologie afin d’offrir de nouvelles perspectives à la filière photovoltaïque. C’est dire !
—
